تُقلل رافعة VNA عرض الممرات إلى حوالي 5-6 أقدام. يُتيح هذا التصميم مساحة قيّمة في المستودع لمزيد من الرفوف ومواقع تخزين المنصات. وفقًا لأبيل ووماك، تُقلص أنظمة الممرات الضيقة جدًا عرض الممرات من 12-14 قدمًا إلى 6-7 أقدام. يُحقق هذا التغيير زيادة في سعة التخزين بنسبة 30-50%. عند دمج الممرات الضيقة جدًا مع صواري الرفع العالية، يتم البناء رأسيًا بدلًا من أفقيًا، مما يُغني عن أعمال البناء الجديدة. غالبًا ما يُؤدي تصميم مستودعك باستخدام رافعة VNA إلى زيادة سعة التخزين بنسبة 20-50% ضمن نفس المساحة. بالنسبة لأي مستودع، تُحوّل رافعات VNA مساحة الممرات المهدرة إلى مساحة تخزين مُنتجة.

ما هو رافعة شوكية VNA?

التعريف والتصميم الأساسي

رافعة شوكية للممرات الضيقة جدًا (VNA) هي معدات مناولة مواد مصممة خصيصًا للممرات الضيقة جدًا، والتي لا تتطلبها الرافعات الشوكية التقليدية. تعمل هذه الآلة في مساحات لا تتجاوز 1.5 متر. يمكن لرافعة شوكية للممرات الضيقة جدًا أن تزيد من سعة التخزين في مستودعك بنسبة تصل إلى 40%. تتميز هذه الرافعة برأس دوار أو برج، حيث تدور 180 درجة. يمكنك التقاط ووضع المنصات على جانبي الممر دون الحاجة إلى تدوير الرافعة. تجد معدات VNA في مراكز الخدمات اللوجستية، ومرافق التبريد، ومراكز توزيع التجزئة، ومستودعات التجارة الإلكترونية.

أنواع عربات النقل ذات الممرات الضيقة الشائعة

تُصنّع الشركات المصنّعة عدة تكوينات لرافعات الشوكة ذات الممرات الضيقة جداً (VNA) لتناسب مهاماً مختلفة. شاحنة برجية وهي النوع الأكثر شيوعاً. هذه الشاحنات ذات البرج الدوار قادرة على نقل حمولات المنصات الكاملة على ارتفاعات رفع عالية. عمال جمع الطلبات من الرجال تتيح هذه المنصة للمشغلين إمكانية رفع أنفسهم لالتقاط القطع. بعض شاحنات النقل ذات الممرات الضيقة تجمع بين الوظيفتين. يعتمد كل نوع على التوجيه السلكي، والتوجيه بالسكك الحديدية، وأدوات تحكم دقيقة للمشغل. تُشاهد هذه الآلات في مراكز التوزيع ذات الأحجام الكبيرة، والمستودعات الآلية، ومرافق تلبية طلبات البيع بالتجزئة واسعة النطاق.

كيف تختلف الرافعات الشوكية ذات الممرات الضيقة جدًا عن الرافعات الشوكية القياسية؟

يبلغ عرض الممرات التقليدية حوالي 10.5 قدم أو أكثر، بينما لا يتجاوز عرض الممرات الضيقة جدًا 5 إلى 7 أقدام. لا تستطيع الرافعات الشوكية التقليدية ذات التوازن المعاكس العمل بأمان في مثل هذه المساحات الضيقة. تُقدم رافعة شوكية مصممة للممرات الضيقة جدًا حلًا لهذه المشكلة، حيث يُوازن تصميمها بين سرعة الحركة وكثافة التخزين، مما يُتيح لك زيادة عدد مواقع المنصات لكل قدم مربع. توفر الرافعات القياسية مرونة في جميع أنحاء المنشأة، بينما تتفوق رافعات الممرات الضيقة جدًا في منطقة محددة، مما يُتيح لك اختيار الأداة المناسبة لكل منطقة.

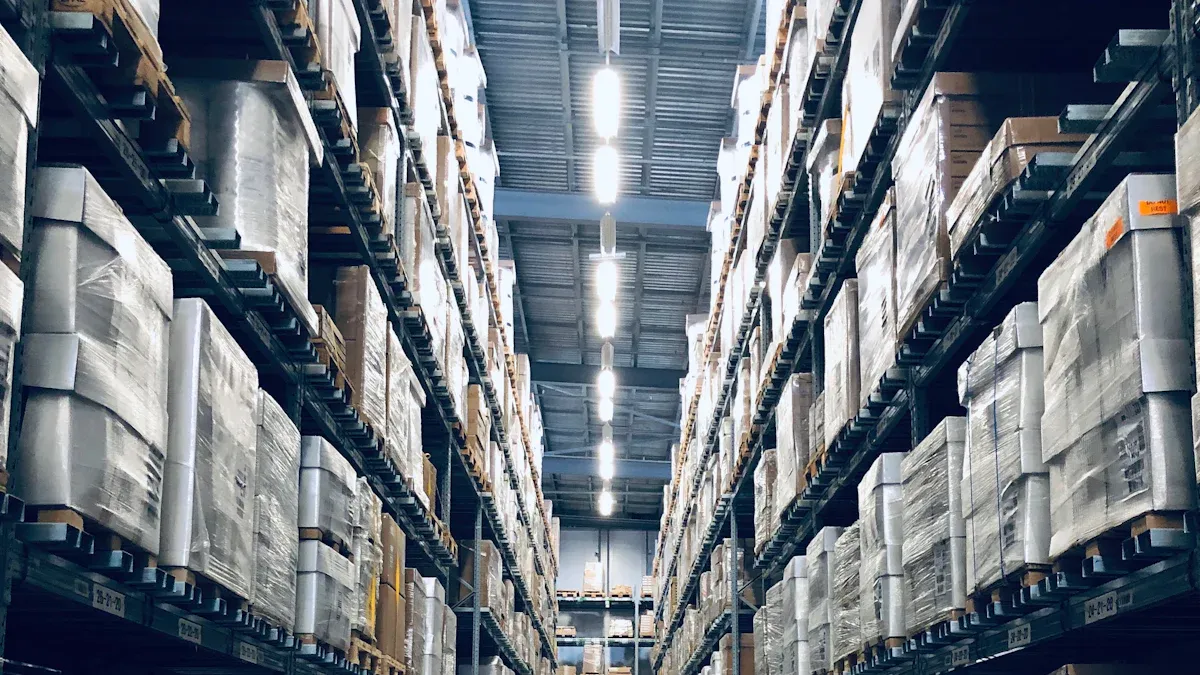

كيف تُحسّن رافعة شوكية ذات ممر ضيق للغاية (VNA) استخدام المساحة في تخزين المستودعات؟

الممرات الضيقة للغاية تعني المزيد من الرفوف

إنّ الطريقة الأمثل لتوفير المساحة في المستودعات باستخدام رافعة شوكية ذات ممرات ضيقة جدًا هي تقليص عرض الممرات. تحتاج الرافعات الشوكية المتوازنة القياسية إلى ممرات بعرض يتراوح بين 10 و13 قدمًا، بينما تعمل الرافعات الشوكية ذات الممرات الضيقة جدًا في ممرات بعرض يتراوح بين 5 و6 أقدام فقط. قد يبدو هذا الفرق ضئيلاً نظريًا، ولكنه عمليًا يُحدث تغييرًا جذريًا في تصميم المستودع بأكمله.

تخيّل ما يحدث عند تقليص عرض الممر إلى النصف. ستستعيد تلك المساحة لتركيب الرفوف. ستضيف مواقع تخزين للبضائع على المنصات في نفس مساحة المبنى. ستتجنب تكلفة الإنشاءات الجديدة تمامًا.

تؤكد الأرقام ذلك. تُظهر مقارنة المساحة نفسها التأثير بوضوح:

إليكم كيف تتحقق هذه الزيادة بنسبة 25% خطوة بخطوة:

1. ابدأ بتصميم من أربعة مستويات بنفس المساحة باستخدام ممرات بطول 2.7 متر (حوالي 9 أقدام): 192 موضعًا للباليتات.

2. قم بتضييق الممرات إلى 1.8 متر (~6 أقدام) لإنشاء تخطيط VNA.

3. النتيجة: 240 موضعًا للباليتات في نفس المساحة.

4. التحسن الصافي القابل للقياس: زيادة بنسبة 25% (48 موضعًا إضافيًا للباليتات).

وتزداد المكاسب بشكل أكبر عند التوسع. ففي مقارنة بين رفوف انتقائية ذات ممرات قياسية بطول 12 قدمًا ورفوف انتقائية ذات ممرات ضيقة جدًا (عادةً من 6 أقدام إلى 6 أقدام و6 بوصات) في نفس المساحة وعلى ارتفاع 5 مستويات، يوفر تصميم VNA 1000 موضع إضافي للمنصات مقارنةً بتصميم الممرات القياسية، مع الحفاظ على مبدأ التخزين والاسترجاع وفقًا لقاعدة "الوارد أولاً يُصرف أولاً".

تُستخدم رافعات الممرات الضيقة جدًا (VNA) عادةً في الممرات الضيقة جدًا، وهي رافعات برجية أو رافعات ذات ذراع متأرجح. يتم توجيه هذه الرافعات عادةً بواسطة أسلاك (مثبتة في الخرسانة) أو زوايا، وتُستخدم في ممرات لا يتجاوز عرضها 66 بوصة. ويُعتبر عرض الممر، بشكل عام، أكبر من عرض الرافعة بمقدار 12 إلى 18 بوصة.

تختلف متطلبات عرض الممرات باختلاف نوع الشاحنة. تحتاج الرافعات الشوكية الكهربائية المتوازنة إلى عرض يتراوح بين 10 و13 قدمًا. بينما تحتاج الرافعات الشوكية التي تعمل بمحركات الاحتراق الداخلي إلى عرض يتراوح بين 12 و14 قدمًا. أما رافعات الوصول فتحتاج إلى عرض يتراوح بين 8 و10 أقدام. وتحتاج رافعات انتقاء الطلبات إلى عرض يتراوح بين 7 و9 أقدام. أما رافعات البرج، وهي أساس معظم حلول الممرات الضيقة جدًا، فلا تحتاج إلا إلى عرض يتراوح بين 5 و7 أقدام. تعمل الرافعات الشوكية ذات الوصول المتأرجح في ممرات لا يتجاوز عرضها 5 إلى 6 أقدام. وتدور صواريها بزاوية 90 درجة لاستخراج المنصات من الرفوف. ولا يدور جسم الرافعة الشوكية أبدًا. هذا التصميم يلغي نصف قطر الدوران الذي يستهلك مساحة أرضية كبيرة في التصاميم التقليدية.

أعمدة الرفع العالية تتيح التخزين الرأسي

تُحلّ الممرات الضيقة نصف المشكلة، أما النصف الآخر فيكمن في الارتفاع. تتيح لك رافعة شوكية ذات ممرات ضيقة مزودة بصاري رفع عالٍ بناء رفوف رأسية بدلاً من أفقية، مما يُتيح لك استغلال المساحة الرأسية غير المستخدمة فوق رفوفك الحالية، ويُضاعف عدد مواقع المنصات دون إضافة أي مساحة أرضية.

ترفع الرافعات الشوكية القياسية الأحمال عادةً لمسافة تتراوح بين 15 و20 قدمًا. أما الرافعات الشوكية المخصصة للممرات الضيقة، فتصل غالبًا إلى مسافة تتراوح بين 30 و40 قدمًا. هذه الزيادة في الارتفاع الرأسي (15-20 قدمًا) تُحدث فرقًا كبيرًا في كثافة التخزين في مستودعك، حيث يمكنك تكديس المزيد من مستويات الرفوف في نفس المساحة، وتحويل نظام الرفوف ذي الأربعة مستويات إلى نظام ذي خمسة أو ستة مستويات.

ال رافعة كهربائية يُجسّد هذا الجهاز هذه القدرة بوضوح. فهو يمدّ شوكاته لوضع المنصات في تكوينات متقابلة. ويحمل أحمالاً تصل إلى 4500 رطل، ويرفع إلى ارتفاع يقارب 30 قدمًا. وهذا ما يجعله مناسبًا لأنظمة الرفوف العالية وتطبيقات التخزين الثقيلة.

إذا كان أسلوبك في الانتقاء مناسبًا، فإن رافعة VNA هي الخيار الأمثل لتحقيق الكفاءة في استخدام المساحة والإنتاجية. وهي طريقة مثالية لاستخدام الرفوف العالية، حيث يمكن للمشغل رفعها باستخدام الشوكات للحصول على رؤية مثالية.

تُحسّن شاحنات الرفع ذات البرج المزودة بذراعين هذه الميزة. يرتفع المشغل مع شوكات الرافعة، مما يوفر رؤية مثالية عند جميع ارتفاعات الرفع. يمكنك وضع واسترجاع المنصات بدقة على ارتفاع 40 قدمًا، مع الحفاظ على الإنتاجية عند الارتفاعات التي قد تُبطئ عمل مشغل الرافعة الشوكية التقليدية.

يُحقق الجمع بين الممرات الضيقة للغاية والرافعات الشوكية العالية تأثيرًا مُضاعفًا. إذ تُوفر الممرات الضيقة مساحة أرضية إضافية، بينما تُوفر الرافعات الشوكية العالية مساحة رأسية أكبر. ويُساهم هذان العاملان معًا في زيادة سعة التخزين بنسبة تتراوح بين 20 و50%، وهو ما يُعدّ عاملًا أساسيًا لنجاح استخدام الرافعات الشوكية ذات الممرات الضيقة جدًا في مشاريع المستودعات.

تكوينات رفوف كثيفة تتوافق مع محلل الشبكة الاتجاهي

لا تتوافق جميع أنظمة الرفوف مع رافعات الشوكة ذات الممرات الضيقة جدًا. يجب عليك مطابقة تصميم الرفوف مع إمكانيات الرافعة. يؤدي التوافق الخاطئ إلى إهدار المال وخلق مشاكل تشغيلية.

فيما يلي مقارنة بين خيارات الرفوف الرئيسية:

تُعدّ تقنية VNA من التقنيات الرائدة في الطرف الآخر من هذا النطاق، إذ توفر أقصى كثافة. وتتطلب عربات برجية مخصصة، وفي كثير من الأحيان، توجيهًا سلكيًا أو سككيًا.

هناك مفهوم خاطئ شائع حول أنظمة التخزين VNA يستحق التوضيح. نظام VNA ليس نظام تخزين عالي الكثافة مثل أنظمة التخزين بالدفع أو أنظمة التخزين بالدفع الخلفي. إنه في الأساس نظام تخزين انتقائي أحادي العمق. هذا التمييز مهم لعملياتك.

• يمكن الوصول إلى كل منصة نقالة بشكل مباشر، دون الحاجة إلى الحفر عبر المواقع المسدودة.

• يتم الحفاظ على نظام تدوير المخزون وفقًا لقاعدة "الوارد أولاً، يُصرف أولاً" (FIFO).

• تبقى خاصية اختيار المنصات بنسبة 100% سليمة، ولكن في مساحة أصغر.

• لا يمكن استخدام رفوف التخزين ذات العمق المزدوج في تصميمات VNA، لأن عربات البرج لا يمكنها الوصول فعليًا إلى موضع منصة التحميل الثانية المكدسة خلف الأولى.

هذا يعني أن نظام التخزين ذو الممرات الضيقة للغاية (VNA) يمنحك أفضل ما في كلا النظامين. ستحصل على كفاءة استخدام المساحة لأنظمة التخزين ذات الممرات الضيقة للغاية، مع الحفاظ على انتقائية المخزون وإمكانية تدويره كما في أنظمة التخزين الانتقائية القياسية. لن تضحي بسهولة الوصول مقابل الكثافة.

تنقسم المعدات التي تُتيح ذلك إلى فئتين. تستخدم الشاحنات ثلاثية المحاور رأس شوكة دوارة تصل إلى وجهي الرفوف بالإضافة إلى مقدمة الممر. أما الشاحنات ثنائية المحاور فتستخدم شوكات تلسكوبية مثبتة في حامل، ويمكنها العمل في ممرات أضيق من تلك التي تعمل فيها الشاحنات ثلاثية المحاور. يعتمد كلا النوعين على أنظمة توجيه. يستخدم التوجيه الميكانيكي (السكك الحديدية) سكة حديدية مثبتة في الأرض مع بكرات توجيه على الشاحنة. بينما يستخدم التوجيه السلكي سلكًا كهربائيًا مُدمجًا في الأرض يُولّد مجالًا مغناطيسيًا تستشعره مستشعرات الشاحنة.

يعتمد اختيارك بين هذه الخيارات على تطبيقك المحدد للممرات الضيقة جدًا. ضع في اعتبارك أبعاد الممرات، وارتفاعات الرفوف، ومتطلبات الإنتاجية. يُحوّل التكوين الصحيح مستودعك إلى نموذج مثالي لاستغلال مساحة التخزين، بينما يُؤدي التكوين الخاطئ إلى اختناقات مرورية ومخاطر على السلامة.

في معظم العمليات، يكمن طريق تحسين كثافة التخزين في التخطيط الدقيق. تبدأ بقياس المساحة، ثم اختيار الشاحنة المناسبة، وتكوين رفوف التخزين بما يتناسب معها. والنتيجة هي مستودع يستوعب عددًا أكبر من المنصات في مساحة أقل، دون المساس بالسلامة أو سهولة الوصول.

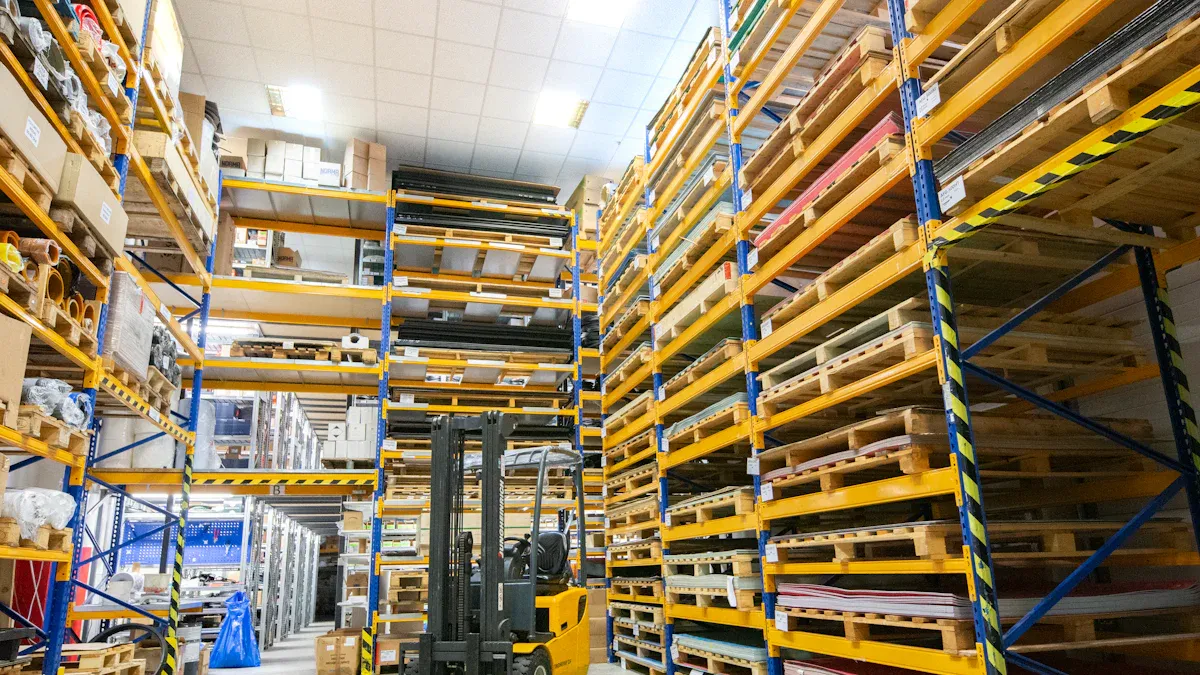

مقارنة مباشرة بين الرافعات الشوكية ذات الممرات الضيقة جداً والرافعات الشوكية القياسية

عرض الممر وكثافة التخزين

أول معيار للمقارنة هو عرض الممر. تحتاج الرافعة الشوكية القياسية ذات التوازن المتوازن إلى مساحة تتراوح بين 12.5 و13 قدمًا. بينما تعمل الرافعة الشوكية ذات الممرات الضيقة جدًا في مساحة تتراوح بين 5 و7 أقدام فقط. هذا الفرق البالغ 6.5 قدمًا لكل ممر يُترجم مباشرةً إلى زيادة في عدد صفوف الرفوف. تُحوّل الرافعة الشوكية ذات الممرات الضيقة جدًا هذه المساحة المُستعادة إلى مواقع إضافية لتخزين المنصات. ترتفع كثافة التخزين لديك دون الحاجة إلى أي توسعة للمبنى. هذه هي القيمة الأساسية لأي مستودع يُفكّر في الاستثمار في نظام الممرات الضيقة جدًا.

ارتفاع المصعد وسعة الحمولة

ترفع الرافعات الشوكية القياسية من 30 إلى 40 قدمًا. أما الرافعات البرجية فتُضاهيها في المدى، لكن شوكاتها تدور 180 درجة. يمكنك وضع المنصات على جانبي الممر دون تحريك الرافعة. يحافظ تصميم البرج هذا على سعة الحمولة عند أقصى ارتفاع للرفع. يمكنك التعامل مع المنصات الممتلئة على ارتفاعات لا تستطيع المعدات القياسية التعامل معها بكفاءة. كما تُبقي الرافعة البرجية المشغل مُلتصقًا بالشوكات، مما يوفر رؤية مثالية على ارتفاع 40 قدمًا. يُقارن الجدول أدناه بين نوعي الرافعات:

الإنتاجية وسرعة السفر

يظهر التنازل في الإنتاجية. تتحرك الرافعات الشوكية القياسية بسرعة أكبر عبر المسافات الطويلة. أما شاحنات الأبراج فتتحرك ببطء، لكنها لا تدور عند نهايات الممرات. وتلغي شوكاتها الدوارة جميع المناورات. يصبح وضع كل منصة نقالة حركة قصيرة ومباشرة. تستخدم العديد من أنظمة الممرات الضيقة جدًا (VNA) التوجيه السلكي أو السككي. وهذا يحافظ على مركزية الشاحنة، مما يسمح للمشغل بالتركيز على الرفع بدلًا من التوجيه.

تتألق شاحنات الأبراج أيضًا في العمليات ذات الكثافة العالية. تستغرق كل دورة وقتًا ثابتًا، مما يُمكّن المشغلين من اكتساب ذاكرة عضلية بسرعة. كما يُقلل تصميم الممرات الضيقة جدًا من مسافة التنقل بين عمليات الالتقاط، وبالتالي تقل المسافة الإجمالية التي يتم نقلها لكل منصة نقالة.

النتيجة: المعدات القياسية تفوز في سرعة الأرضيات المفتوحة، لكن الرافعات الشوكية ذات الممرات الضيقة تفوز في عدد المنصات المنقولة في الساعة في الرفوف الضيقة.

المفاضلات بين التكاليف والعمليات

تتطلب أنظمة الممرات الضيقة جدًا استثمارًا أوليًا أكبر. فتكلفة شاحنة برجية واحدة أعلى بكثير من تكلفة شاحنة الوصول القياسية. كما يلزم تركيب نظام توجيه سلكي في كل ممر، وهو ما يتطلب قطع الأرضية الخرسانية بالمنشار وتثبيت الأسلاك. وقد تحتاج بعض المنشآت إلى تسوية الأرضية أو إعادة تسويتها قبل التركيب. تتراكم هذه التكاليف بسرعة، حيث أفاد أحد مديري المستودعات أنه أنفق 15,000 دولار أمريكي لكل ممر على تركيب نظام التوجيه فقط.

ستواجه أيضًا مفاضلات تشغيلية. توفر الرافعات الشوكية القياسية مرونة في جميع أنحاء منشأتك، فهي تتعامل مع أرصفة التحميل ومناطق التخزين المؤقت والرفوف على حد سواء. أما رافعات البرج، فتتفوق في منطقة واحدة مخصصة، لكنها تفتقر إلى المرونة اللازمة للاستخدامات المتعددة. قد تحتاج إلى أسطول متنوع، وهذا النهج يزيد من تكاليف المعدات ولكنه يحافظ على المرونة التشغيلية.

تختلف تكاليف الصيانة أيضًا. تحتوي شاحنات الأبراج على آليات دوارة معقدة وأجهزة استشعار للتوجيه. تتطلب هذه المكونات فنيين متخصصين مدربين من قبل الشركة المصنعة. أما صيانة شاحنات الرفع القياسية فتبقى أبسط وأقل تكلفة. تزيد الميكانيكا المتقدمة داخل هذه الآلات من تكاليف الخدمة، حيث تدفع مبلغًا إضافيًا مقابل التكنولوجيا المتقدمة.

تتجاوز تكاليف التدريب شهادة تشغيل الرافعات الشوكية القياسية. يجب على المشغلين تعلم أنظمة التوجيه السلكي، وبروتوكولات الممرات الضيقة، وتقنيات تحديد المواقع بدقة. ولا يقتصر التدريب على تشغيل الشاحنة الأساسي فقط، لذا يُنصح بتخصيص ميزانية لفترة تدريب إضافية.

مع ذلك، تُشير المعادلة المالية إلى جدوى استخدام تقنية التخزين الشبكي في السياق المناسب. إذ تُترجم الزيادة في سعة التخزين مباشرةً إلى إيرادات محتملة، مما يُجنّبك تكاليف توسيع المباني ويُقلل من نفقات ضرائب الأراضي والعقارات. وفي العمليات ذات الأحجام الكبيرة، تتراوح فترة استرداد التكاليف عادةً بين سنة وثلاث سنوات. ولا يقتصر قياس العائد على عدد منصات التخزين فحسب، بل يشمل أيضًا تكاليف الإنشاء المُتجنبة.

يعتمد القرار على احتياجاتك الخاصة. قيّم متطلبات الإنتاجية، وحالة الأرضيات الحالية، وأهداف التخزين طويلة الأجل. احسب التكلفة الإجمالية للملكية، وليس سعر الشراء فقط. يحدد هذا التحليل ما إذا كانت مكاسب الكثافة تبرر الاستثمار.

المتطلبات التشغيلية لأنظمة VNA

استواء الأرضية وحالة السطح

تُحدد جودة الأرضية نجاح أو فشل أنظمة الممرات الضيقة جدًا (VNA). تفتقر شاحنات VNA إلى نظام تعليق، فأي نتوء أو تغير في الميل يُضخّم تأثيره على الصاري. لذا، يجب تسوية المناطق غير المستوية وتسوية السطح قبل التركيب. كما يجب أن تكون الأرضية مقاومة للتلف الناتج عن الصدمات المتكررة للشاحنات الثقيلة.

تستخدم أرضيات المستودعات مستويات دقة FM. يُمثل FM1 أعلى دقة، بينما يسمح FM3 بانحراف أكبر. تتطلب المستودعات الآلية ذات الرفوف العالية عادةً FM1 أو FM2. تحتاج الرافعات الشوكية ذات الممرات الضيقة جدًا إلى أرضيات مستوية للغاية للحفاظ على استقامة الصاري وثبات الحمولة. حتى الانحرافات الطفيفة في الأرضية تُسبب ميلانها. مع انخفاض عرض الممر، تصبح متطلبات استواء الأرضية أكثر صرامة لتجنب اصطدام الرفوف. لذا، يُنصح بتخطيط دقة FM وعرض الممر معًا.

أبعاد الممرات وتفاوتات الرفوف

يجب تحديد عرض الممر الأمثل وحساب أقصى ارتفاع ممكن للسقف قبل إعادة تصميم تخطيطك. عادةً ما تكفي أنظمة الرفوف التقليدية القياسية لأنظمة الرفوف ذات الممرات الضيقة جدًا. لست بحاجة إلى فولاذ إنشائي متطور. مع ذلك، يمكنك بناء رفوف أعلى بكثير للاستفادة من رافعات البرج. قيّم ارتفاع سقف منشأتك. قد تحتاج إلى تعديل الإضاءة العلوية لاستيعاب ارتفاعات الرفوف والرافعات.

أنظمة التوجيه: السلكية، والسكك الحديدية، والمغناطيسية

تتطلب الحركة داخل الممرات توجيهًا فعالًا في بيئات الممرات الضيقة جدًا. يمكنك الاختيار بين قضبان ميكانيكية أو توجيه سلكي كهرومغناطيسي. تستخدم القضبان الميكانيكية قضيبًا فولاذيًا مزودًا ببكرات توجيه جانبية. أما التوجيه السلكي فيعتمد على سلك مدفون يُصدر مجالًا مغناطيسيًا منخفض التردد، وتتتبع أجهزة استشعار مدمجة هذا المجال. كما تحتاج عربات البرج إلى مساحة تخزين كافية بجوار منطقة الممرات الضيقة جدًا. تنقل محطات مخصصة للرفع والتفريغ البضائع بين التخزين الكثيف والنقل الأفقي القياسي. تشمل إجراءات السلامة نظام حماية شخصية للتباطؤ التلقائي عند نهايات الممرات، وعلامات RFID أو مغناطيسات لتتبع الموقع. تحد أنظمة التعشيق المعتمدة على المنطقة من السرعة أو ارتفاع الرفع أو حركة الشوكة في المناطق عالية الخطورة.

خيارات الطاقة والبنية التحتية للشحن

تُشغّل الطاقة الكهربائية جميع شاحنات النقل ذات الممرات الضيقة الموجودة في السوق اليوم تقريبًا. وتؤثر استراتيجية الشحن على وقت التشغيل، وتصميم أرضية الشاحنة، وميزانية الكهرباء. لذا، اختر النهج الأمثل الذي يتناسب مع نمط وردياتك قبل اتخاذ القرار.

يُناسب الشحن أثناء فترات الراحة معظم أنظمة الشبكات الافتراضية في المباني ذات الإنتاجية العالية. يمكنك توصيلها بالكهرباء خلال فترات الراحة والاستغناء تمامًا عن غرفة البطاريات. خطط لحملك الكهربائي بعناية.

• تستهلك بطارية الليثيوم أيون 48 فولت / 600 أمبير في الساعة الموجودة على آلة التوازن متوسطة الحجم ما يقرب من 8-10 كيلو واط في الساعة لكل وردية تشغيل.

• ينبغي لأسطول مكون من 20 شاحنة لنقل الليثيوم يعمل بنظام ورديتين أن يخطط لإنتاج 320-400 كيلوواط ساعة من الطاقة الكهربائية اليومية (بما في ذلك احتياطي الطلب بنسبة 20٪).

• خصص مبلغ 15000 دولار إلى 40000 دولار لتحديث البنية التحتية الكهربائية عند تحويل أسطول من 15 إلى 25 شاحنة من بطاريات الرصاص الحمضية إلى بطاريات الليثيوم أيون مع إمكانية الشحن عند الحاجة.

• يجب على مهندس كهربائي مرخص التحقق من سعة اللوحة وتوجيه المواسير قبل التركيب.

تستفيد شاحنات الأبراج وغيرها من معدات التخزين ذات الممرات الضيقة للغاية بشكل كبير من طاقة بطاريات الليثيوم أيون. تعمل هذه الآلات لفترات طويلة في رفوف التخزين الكثيفة، وكل دقيقة من توقف الشحن تُكلفك عمليات نقل المنصات.

صُممت الرافعات الشوكية الحديثة ذات الممرات الضيقة لتناسب عرض الممرات الذي يبلغ حوالي 5.5 قدم، وهي مزودة بأنظمة بطاريات ليثيوم أيون عالية الكفاءة وقدرة شحن سريع، مما يقلل من وقت التوقف ويحسن استمرارية العمل في بيئات الخدمات اللوجستية عالية الكثافة. كما تُدمج شاحنات VNA ذاتية القيادة ورافعات التكديس الروبوتية أنظمة الليثيوم أيون هذه لدعم تدفق المواد بشكل أسرع في تصميمات المستودعات المعقدة.

تُعدّ شاحنات التوريت خيارًا مثاليًا للشحن السريع عندما تعمل شركتك بنظام ورديتين أو ثلاث ورديات. إذ يمكنك استعادة معظم الطاقة خلال استراحة غداء واحدة. هذا الجدول الزمني يُبقي أسطولك مُنتجًا دون الحاجة إلى بطاريات احتياطية.

الفوائد التجارية لعمليات الممرات الضيقة جدًا

زيادة عدد مواقع المنصات لكل قدم مربع

عند التحول إلى عمليات الممرات الضيقة جدًا، ستحصل على مساحة أكبر لتخزين البضائع لكل قدم مربع. الأرقام تتحدث عن نفسها. تصميم الممرات الضيقة جدًا يتيح استغلال المساحة التي تهدرها الرافعات الشوكية التقليدية في مساحة الدوران.

توفر المستودعات ذات الممرات الضيقة ميزة فريدة في زيادة كثافة التخزين إلى أقصى حد من خلال زيادة عدد الرفوف ضمن مساحة محددة. ويمكن للشركات تخزين كميات أكبر من المخزون دون الحاجة إلى مساحة إضافية عن طريق تحسين استخدام المساحة الرأسية باستخدام رفوف أطول.

تحقق عمليتك عدة مكاسب في آن واحد:

• زيادة كثافة التخزين مع إمكانية اختيار المنصات بالكامل: تعمل رفوف VNA على زيادة استخدام المساحة إلى أقصى حد مع الحفاظ على إمكانية الوصول المباشر إلى كل منصة، على عكس أنظمة الدخول المباشر أو الدفع للخلف.

• يدعم نظام التحكم في المخزون FIFO: نظرًا لإمكانية الوصول المباشر إلى كل منصة نقالة، يمكن للشركات اتباع نظام التحكم في المخزون FIFO دون انقطاع.

• إنتاجية أعلى: يمكن لشاحنات البرج العمل بسرعة وكفاءة في الممرات الضيقة.

• تحسين استغلال المساحة: يتم تحسين السعة الرأسية بشكل كامل في المستودعات الطويلة.

• تحسين السلامة: تعمل أنظمة الرافعات الشوكية الموجهة على تقليل احتمالية الاصطدامات مع الرفوف.

• توفير التكاليف على المدى الطويل: تتجنب الشركات عمليات التوسعة أو النقل المكلفة للمباني.

انخفاض تكاليف البناء والتوسعة

تتجنب الحاجة إلى إنشاءات جديدة عندما يتسع مستودعك الحالي لمخزون أكبر. هذه الميزة وحدها غالباً ما تبرر الاستثمار الكامل في نظام التخزين المرن. تتجنب شراء الأراضي ورسوم التراخيص وجداول البناء الطويلة. تأتي سعة التخزين المتزايدة من الاستخدام الأمثل للمساحة، وليس من مبنى أكبر.

تتميز أنظمة VNA بقابليتها للتوسع مع نمو أعمالك. يمكنك إضافة مستويات رفوف، أو دمج تقنيات جديدة، أو إعادة تصميم التخطيطات لتناسب منتجات مختلفة. تسهل المكونات المعيارية عملية التوسع، مما يضمن لك استدامة عملياتك المستقبلية دون أي انقطاعات كبيرة.

وفورات في تكاليف العمالة والطاقة والتأمين

تُقلل شاحنات الأبراج من تكاليف العمالة عند نقلها لعدد أكبر من المنصات في الساعة. كما يُقلل نظام التوجيه من إجهاد المشغل ويُسرّع كل دورة. وتنخفض تكاليف الطاقة بفضل كفاءة استخدام الطاقة في حلول النقل العمودي الكهربائية. وغالبًا ما تنخفض أقساط التأمين مع تقليل أنظمة التوجيه لأضرار الرفوف والاصطدامات. وتتراكم هذه الوفورات بمرور الوقت. تُقدم لك شاحنات النقل العمودي قيمة تتجاوز بكثير سعر الشراء الأولي.

فترة الاسترداد وتوقعات العائد على الاستثمار

تحتاج إلى أرقام دقيقة قبل الاستثمار في نظام الممرات الضيقة جدًا. تسترد معظم العمليات استثمارها في غضون سنتين إلى ثلاث سنوات. هذا الإطار الزمني يجعل نظام الممرات الضيقة جدًا من أسرع ترقيات مناولة المواد ربحيةً.

تبدأ الحسابات بتكاليف التخزين الحالية. عادةً ما يُسترد الاستثمار في مشروع نموذجي خلال 24 إلى 36 شهرًا. أما عمليات التشغيل الكهربائية بنظام وردية واحدة، فغالبًا ما تُسترد تكلفتها خلال 18 إلى 24 شهرًا. وتُسرّع عمليات التشغيل بنظام الورديات المتعددة هذه المدة بشكل أكبر، خاصةً عند استخدام بطاريات الليثيوم أيون مع الشحن السريع.

يأتي عائد استثمارك من ثلاثة مصادر. أولاً، قيمة التخزين الإضافية. إذ تزداد كثافة التخزين في معظم المستودعات بنسبة تتراوح بين 40 و60% بعد التعديل. لنفترض مستودعًا مساحته 50,000 قدم مربع. كان هذا المستودع يتسع لـ 2,000 منصة نقالة قبل التعديل. أما الآن، فيتسع لـ 3,200 منصة نقالة في نفس المساحة. هذه الزيادة بنسبة 60% تُترجم مباشرةً إلى زيادة في الإيرادات المحتملة.

ثانيًا، تحسين إنتاجية العمالة. تنقل شاحنات البرج عددًا أكبر من المنصات في الساعة مقارنةً بالمعدات التقليدية، كما أنها تلغي مناورات الدوران تمامًا. يُنجز المشغلون دورات أكثر في وقت أقل، مما يوفر ساعات العمل هذه في رواتب الموظفين.

ثالثًا، تجنب تكاليف التوسع. ستتجنب تكاليف البناء الجديد، وشراء الأراضي، ورسوم التراخيص. سيحتوي مبناك الحالي على المخزون الإضافي.

يصل إجمالي انخفاض تكلفة امتلاك معدات مناولة المواد الكهربائية على مدى خمس سنوات إلى 43%. يوفر أسطول مكون من عشر وحدات ما يقارب 545,000 دولار أمريكي خلال تلك الفترة. تشمل هذه الأرقام تكاليف الصيانة والطاقة والعمالة.

يمكنك قياس عائد الاستثمار باستخدام معادلة بسيطة. اجمع قيمة التخزين الإضافية، ومكاسب إنتاجية العمل، وتكاليف التوسع المتجنبة. اقسم المجموع على استثمارك في النظام. تتجاوز الاستثمارات القوية في شبكات VNA عائدًا سنويًا بنسبة 25%. هذا الرقم يتفوق على النسبة الأساسية البالغة 15% التي تقبلها عادةً في المشاريع الرأسمالية.

تُحقق شاحنات الأبراج أعلى عائد استثماري في العمليات ذات الكثافة العالية. فهي تُعظّم القيمة لكل ساعة تشغيل من خلال زيادة كثافة الإنتاج. يعتمد عائد استثمارك على منشأتك، ونظام التخزين لديك، وجدول وردياتك. لذا، احسب أرقامك قبل الشراء.

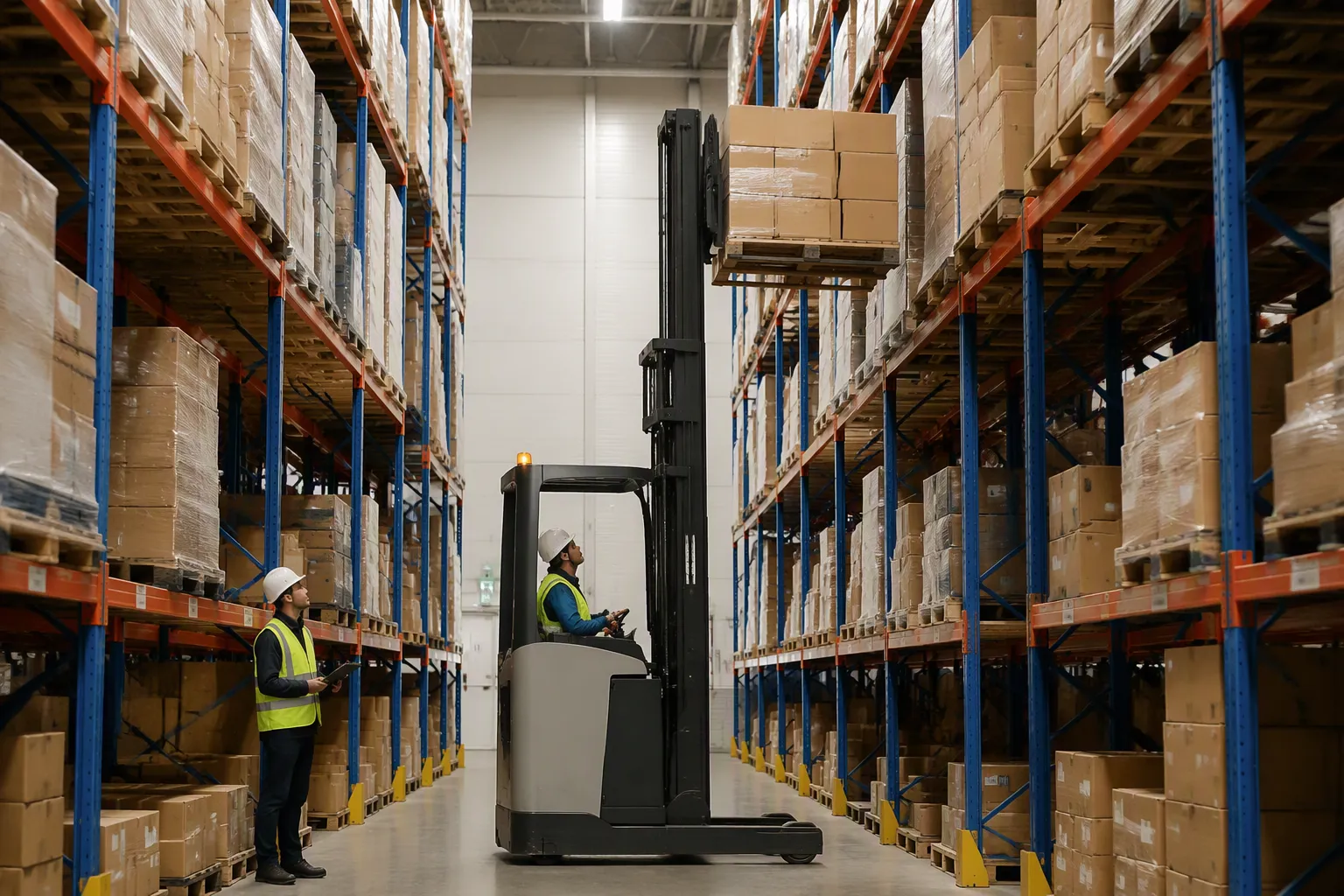

كيفية اختيار الرافعة الشوكية المناسبة للممرات الضيقة جدًا

يتطلب اختيار الرافعة الشوكية المناسبة للمساحات الضيقة تخطيطًا دقيقًا. لا يمكنك الاعتماد على التخمين أو كتيبات الموردين فقط. لكل مستودع أبعاده الخاصة، وأنماط حمولته، وتصميم رفوفه. قد لا تكون الرافعة المناسبة لمنشأة ما مناسبة لمنشأة أخرى. اتبع هذه الخطوات الثلاث لمطابقة المعدات مع عملياتك بدقة.

الخطوة الأولى: قياس الممرات والارتفاعات والأحمال

تُشكّل القياسات الدقيقة أساس أي عملية شراء ناجحة لرافعات الشوكة ذات الممرات الضيقة. يجب عليك إجراء مسح شامل لموقعك قبل التواصل مع أي مورد. يُتيح المسح الاحترافي للموقع جمع العديد من البيانات الهامة، بما في ذلك عرض الممرات، وقدرات الرفع، وارتفاع رفوف التخزين، وبيئة التشغيل، وعوامل أخرى خاصة بالمستودع. كل قياس يُؤثر على اختيارك للمعدات.

ابدأ بأضيق نقاط الاختناق. تجوّل في مستودعك وحدّد كل ممر ضيق، وباب، وعمود. قِس هذه المناطق أولاً. قد يؤدي اختناق واحد إلى استبعاد شاحنة مثالية.

يُعدّ عرض الممر من أهم العوامل. تعمل الرافعات الشوكية ذات الممرات الضيقة عادةً في ممرات يتراوح عرضها بين 5 و6 أقدام. بينما تحتاج الرافعات الشوكية القياسية ذات التوازن المتوازن إلى ممرات يتراوح عرضها بين 10 و13 قدمًا. يؤثر هذا الاختلاف بشكل كبير على حسابات كثافة التخزين. يوضح الجدول أدناه الحد الأدنى النموذجي لعرض الممرات حسب نوع الرافعة الشوكية:

يجب مراعاة مسافة الأمان. ينبغي أن تتراوح المسافة بين جانبي الممرات بين 30 و50 سم. هذا يمنع التصادمات أو الانحشار أثناء تشغيل الرافعات الشوكية. إذا كان لا بد من مرور رافعتين شوكيتين في نفس الممر، أضف العرض الإجمالي للرافعتين بالإضافة إلى مسافة أمان تتراوح بين 50 و100 سم. تتطلب الرفوف المرتفعة مساحة إضافية للثبات. يتطلب تأرجح الرافعات الشوكية على ارتفاعات مساحة أكبر من تلك المطلوبة للتشغيل على مستوى الأرض.

تؤثر أبعاد الحمولة بشكل كبير على عرض الممر. فعرض المنصة وحجم الحمولة الإجمالي (مثل 1000 مم، 1200 مم، أو أكبر) يُغيران متطلبات المساحة. كما أن تصميم الرفوف مهم أيضًا. فترتيب الرفوف أحادي العمق، أو ثنائي العمق، أو المرتفع يؤثر على مساحة تشغيل الرافعة الشوكية. خلال مرحلة التصميم، استخدم برامج التصميم بمساعدة الحاسوب (CAD) أو عمليات المحاكاة ثلاثية الأبعاد للتحقق من تصميم الممر.

تُعدّ قياسات الارتفاع بالغة الأهمية. يجب حساب أقصى ارتفاع لرف التخزين العلوي. يجب أن يكون قضيب الدعم على بُعد 7.9 بوصة على الأقل أسفل أقصى ارتفاع للرفع. هذا يضمن عدم اصطدام منصات التحميل بالعارضة عند تمديد الصاري بالكامل. يُحدد ارتفاع الصاري عند طيه الارتفاع المطلوب للأبواب والممرات السفلية والأسقف. حافظ على خلوص لا يقل عن 19.7 بوصة بين الصاري عند طيه والسقف أو العوارض العلوية. اترك دائمًا هامشًا قدره 19.7 بوصة أعلى أقصى ارتفاع للرفع.

تخضع مسافات التخزين في الرفوف لقواعد محددة. يجب أن تمتد الإطارات الجانبية الخارجية 19 بوصة على الأقل فوق مستوى الحمولة العلوي. أما الإطارات الداخلية، فيجب أن تمتد 3.9 بوصة على الأقل. في حال استخدام عوارض عرضية علوية في الممرات، يجب الحفاظ على مسافة رأسية بينها وبين الحمولة أو الصاري لا تقل عن 5.9 بوصة.

تتطلب سعة التحميل اهتمامًا مماثلًا. حدد مركز التحميل لمنصة التحميل النموذجية لديك. عادةً ما يكون مركز التحميل في منصات التحميل القياسية على بُعد 24 بوصة من وجه الشوكة. إذا كنت تتعامل مع صناديق كبيرة الحجم أو مواد طويلة، فضع في اعتبارك انخفاض السعة الفعالة مع تحرك مركز التحميل للأمام. وازن بين الحمولة واحتياجات المخزون. تتطلب الوحدة كبيرة الحجم (مثل 8000 رطل مقابل 5000 رطل) مساحة أكبر في الممر للدوران. كما أنها تُهدر مساحة التخزين إذا كنت تنقل أحمالًا أخف وزنًا فقط.

يتطلب استواء الأرضية دقةً أعلى من تلك المطلوبة في الرافعات الشوكية القياسية. فالمساحة الجانبية الضيقة والتشغيل على ارتفاعات عالية يُضخّمان أي ارتطام. يُنصح بإجراء مسح احترافي لاستواء الأرضية قبل تركيب نظام VNA. يجب أن يتوافق استواء الأرضية مع مواصفات الشركة المصنعة للمعدات قبل التشغيل. كما يجب التحقق من التوافق مع أنظمة قضبان التوجيه أو أنظمة التوجيه السلكية.

اتبع تسلسل القياس هذا لتحديد عرض الممر المطلوب:

1. قم بقياس أضيق نقاط الاختناق في تصميم مستودعك قبل اختيار المعدات.

2. احسب نصف قطر الدوران الأدنى (MTR) للرافعة الشوكية المرشحة.

3. أضف قيمة MTR إلى طول حمولتك.

4. يجب توفير مساحة لا تقل عن 12 بوصة للمناورة الآمنة لتحديد عرض الممر المطلوب.

في بيئات VNA ذات الممرات التي يبلغ عرضها حوالي 6 أقدام، استخدم أنظمة التوجيه السلكي أو أنظمة التوجيه بالسكك الحديدية. تحافظ هذه الأنظمة على مركزية الآلة وتمنع تلف الرفوف.

الخطوة الثانية: مطابقة نوع الشاحنة مع نظام الرفوف الخاص بك

يُحدد نظام التخزين لديك نوع رافعة الشوكة المناسبة لعملياتك. يؤدي اختيار الرافعة غير المناسبة إلى اختناقات مرورية، ومخاطر على السلامة، وهدر للاستثمار. ابدأ بتحديد نوع نظام التخزين لديك، ثم اختر له المعدات المناسبة.

يتطلب التخزين المزدوج العمق والتخزين الأحادي العمق أساليب مختلفة تمامًا. يوضح الجدول أدناه المقارنة بينهما:

تُستخدم رفوف مزدوجة العمق لتخزين منصتين متقابلتين، ولا يمكن الوصول إلى المنصة الثانية مباشرةً. يُتيح هذا التصميم إدارة المخزون وفقًا لأسلوبي LIFO أو FILO. يُمكن التعامل مع هذا التصميم بواسطة رافعة شوكية مزدوجة الذراع أو رافعة شوكية مزودة بذراع تلسكوبي. تتطلب هذه الآلات ممرات أوسع، غالبًا حوالي 3 أمتار، نظرًا لطول الذراع الإضافي.

يُتيح نظام التخزين الانتقائي ذو العمق الواحد في ممرات ضيقة للغاية إمكانية انتقائية مباشرة بنسبة 100%. يُمكن الوصول إلى كل منصة نقالة دون الحاجة إلى تحريك حمولة أخرى، مما يدعم نظامي إدارة المخزون FIFO وFEFO. تتناسب مع هذا التصميم شاحنات الرفع الدوارة أو شاحنات الرفع ذات الصاري المتأرجح المزودة بأنظمة توجيه. يُمكن ضغط الممرات إلى ما يقارب 5.5 إلى 8 أقدام.

تستخدم شاحنة البرج رأس شوكة دوارة. يقوم المشغل بالتقاط ووضع المنصات على جانبي الممر دون تدوير المركبة. ترفع شاحنات البرج المزودة بشوكة المشغل، مما يوفر رؤية مثالية على جميع الارتفاعات. أما شاحنات الصاري المتأرجح فتستخدم صاريًا يدور 90 درجة لخدمة كلا وجهي الرفوف.

يجب أن يتوافق نظام رفوف التخزين لديك مع آلية وصول الشاحنة. تصل الشاحنات ثلاثية الجوانب إلى كلا وجهي الرف بالإضافة إلى مقدمة الممر. أما الشاحنات ثنائية الجوانب فتستخدم شوكات تلسكوبية وتعمل في ممرات أضيق. تأكد من تكوين الرف قبل اختيار نوع الشاحنة.

ضع في اعتبارك متطلبات الإنتاجية لديك أيضًا. تتفوق شاحنات الأبراج في العمليات ذات الكثافة العالية والحجم الكبير. فهي تنقل عددًا أكبر من المنصات في الساعة في رفوف ضيقة مقارنةً بالمعدات القياسية. إذا كانت عملياتك تجمع بين مناولة المنصات وانتقاء القطع، فقد تكون الشاحنة متعددة الاستخدامات أنسب لك.

الخطوة 3: اختيار نظام التوجيه ا
